Dispositivo di Mux Demux DWDM di Manica del modulo 8 di 8CH 100GHz DWDM
Descrizione
I moduli multicanali di /demultiplexer del multiplexor di DWDM (Mux /DeMux) sono disponibili su gioco di canale del ITU di 200GHz. Dimostrano con poche perdite, l'insensibilità della temperatura e la prestazione affidabile in tutti i moduli dell'applicazione di sistema. Mux/DeMux offrono le soluzioni a basso costo della gestione di lunghezza d'onda che sono adatte a lunga distanza, a metropolitana e ad applicazione di accesso
La tecnologia del DWDM di UT-re è un'estensione di rete ottica. Dispositivi di DWDM (multiplexor, o Mux in breve) combinare l'uscita da parecchi trasmettitori ottici per la trasmissione attraverso una singola fibra ottica. Al lato sbagliato, un altro dispositivo di DWDM (demoltiplicatore, o Demux in breve) separa i segnali ottici ed i passaggi combinati ogni canale ad un ricevitore ottico. Soltanto una fibra ottica è usata fra i dispositivi di DWDM (per direzione di trasmissione). Invece di richiesta dell'una fibra ottica per paia del ricevitore e del trasmettitore, DWDM permette che parecchi canali ottici occupino un singolo cavo a fibre ottiche. Come indicato sotto, adottando perdita bassa gaussiana di alta qualità di tecnologia di AAWG, di inserzione di UT-re DWDM Mux/Demuxprovides (3.5dB tipico) ed alta affidabilità. Con la struttura migliorata, questi multiplexor ed i demoltiplicatori di DWDM possono offrire l'installazione più facile.
Caratteristiche
gioco di Manica del ITU 100GHz (ITU 100GHz)
Perdita di inserzione bassa
trasmissione a banda larga
alto isolamento del canale
Alte stabilità ed affidabilità
percorso ottico senza a resina epossidica
Applicazioni
1. Manica Mux/Demux/
2. Sistema DWDM di DWDM
3. Router
4. Amplificatore ottico della fibra
5. Sistema di CATV
Specificazione
|
|
Mux |
Demux |
| Lunghezza d'onda di Manica (nanometro) |
1530.33~1560.61 (griglia del ITU 21~59) |
| Accuratezza centrale di lunghezza d'onda (nanometro) |
± 0,5 |
| Min Channel Spacing (gigahertz) |
100 |
| Passband (larghezza di banda) di @-0.5dB (nanometro) |
>0,22 |
| Perdita di inserzione (dB) |
Aggiunga/goccia Ch. |
≤1.0 |
| Ch riflettente. |
≤0.4 |
| Planarità del Passband (dB) |
≤0.3 |
| Isolamento del canale goccia/aggiunga (dB) |
A canale adiacente |
N/A |
≥25 |
| Manica Non adiacente |
N/A |
≥35 |
| Isolamento riflettente (dB) |
≥12 |
| Temperatura di perdita di inserzione (dB/°C) |
≤0.003 |
| Spostamento di temperatura di lunghezza d'onda (°C) di nanometro |
≤0.002 |
| PDL (dB) |
≤0.1 |
| PMD (ps) |
≤0.1 |
| Direzionalità (dB) |
≥50 |
| Attenuazione di riflessione (dB) |
≥45 |
| Potere stimato (Mw) |
500 |
| Temperatura di operazione (°C) |
0 ~ +70 |
| Temperatura di stoccaggio (°C) |
-40 ~ +85 |
| Dimensione (millimetri) |
L100×W80×H10 |
Informazioni di ordinazione
| SDWDM |
|
| Gioco di Manica |
1=100GHz |
| Tipo di applicazione |
M=Mux
D=Demux
|
| ITU del canale del ITU |
C21=1560.61nm
C23=1558.98nm
|
| Diametro della fibra |
fibra 1=Bare
tubo sciolto 2=900um
cavo di 3=3mm
|
| Lunghezza della fibra |
1=1Meter
2=2Meter
|
| Connettore |
0=None
1=FC/APC
2=FC/PC
3=SC/APC
4=SC/PC
5=ST
6=LC
|

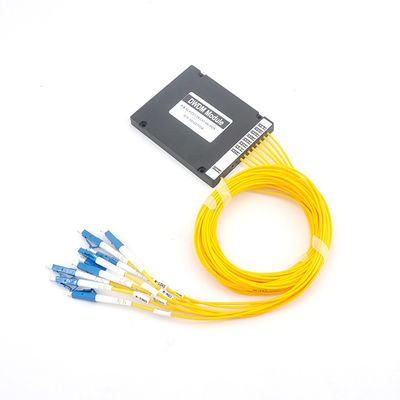

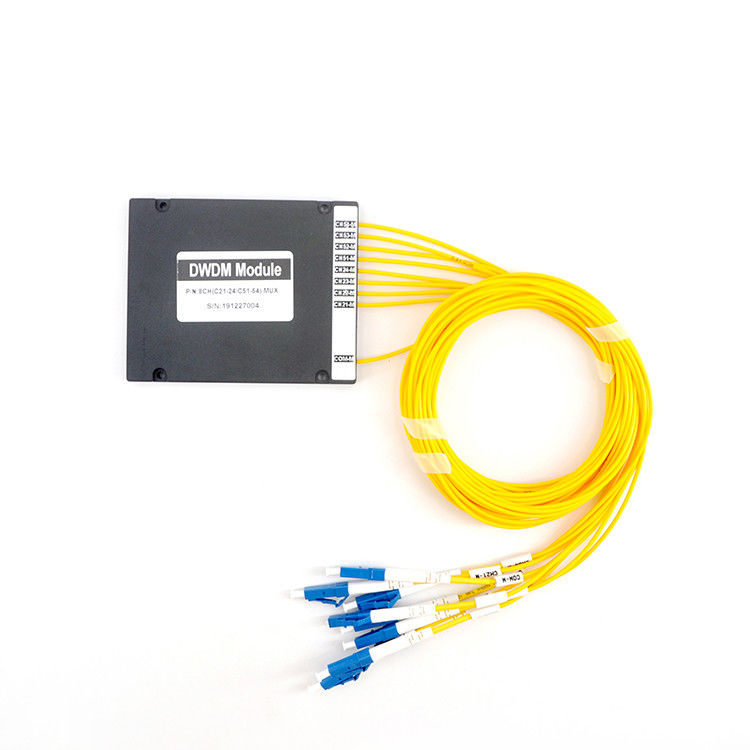

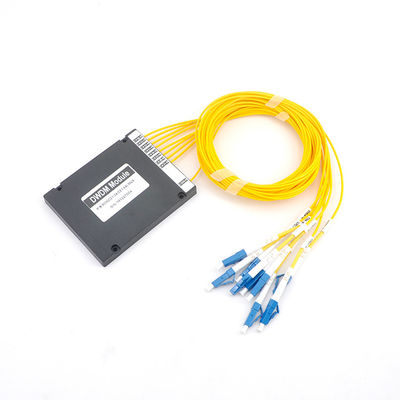

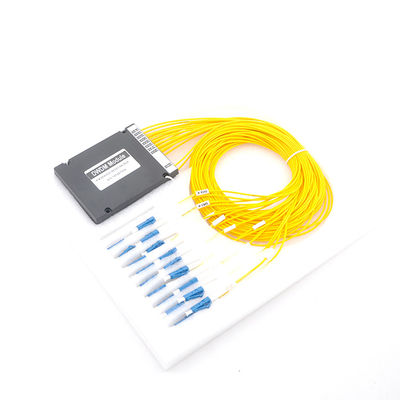

Immagini dettagliate
FAQ
Q: Posso avere un ordine del campione per questo prodotto?
: Sì, accogliamo favorevolmente l'ordine del campione per verificare e controllare la qualità. I campioni misti sono accettabili.
Q: Che cosa circa il termine d'esecuzione?
: Il campione ha bisogno dei 3-5 giorni, tempo di fabbricazione in serie ha bisogno di 1-2 settimane per la quantità di ordine più di
Q: Avete di limite di MOQ per ordine del campione?
: MOQ basso, 1pc per il controllo del campione è disponibile
Q: Che cosa è il vostro migliore prezzo?
: Sulla base della qualità dei nostri prodotti e della quantità di vostro order.we citerebbe il migliore prezzo di corrispondenza continuamente.
Q: Potete fornire il servizio di OEM/ODM?
: Sì, possiamo. Prego conosciamo i vostri requisiti del deatil.
Q: Come spedite le merci e quanto tempo prendete per arrivare?
: Spediamo solitamente da DHL, da UPS, da Fedex o dal TNT. Richiede solitamente i 3-5 giorni per arrivare. Linea aerea e mare che spediscono anche facoltativo.
