MPO/MTP smazzano fuori i cavi di toppa di 0.9mm 12F MPO al cavo di LC OM3 Aqua Patch Cable Mtp Patch
Descrizione
Il cavo del tronco del MTP di UT-re, un'alternativa redditizia al termine che richiede tempo del campo, è progettato per fibra ad alta densità che rattoppa nei centri dati che hanno bisogno dell'economia di spazio e riducono le difficoltà della gestione del cavo. Con i connettori degli Stati Uniti Conec MTP e la fibra di Corning Clearcurve, è ottimizzato per 40G QSFP+ SR4/CSR4, il collegamento diretto dell'ottica di 100G QSFP28 SR4 e le applicazioni ad alta densità del centro dati.
Prego nota: I connettori degli Stati Uniti Conec MTP sono pienamente compatibili con le norme di MPO, raggiungenti i livelli di rendimento elevato una volta confrontati ai connettori generici di MPO.
I connettori della toppa della fibra di MTP usano i puntali della TA modellati precisione con i perni di guida del metallo e le dimensioni d'abitazione precise per assicurare l'allineamento della fibra quando si accoppia. Il cavo a fibre ottiche di MTP può essere di massa terminato in combinazioni di 4, 8, 12, 24 e 48 cavi a nastro della fibra e tipicamente è utilizzato in superficie posteriore ad alta densità e nelle applicazioni del circuito stampato (PWB) all'interno dei dati e dei sistemi di telecomunicazioni.
Caratteristiche
- Soluzione economica per il Massachussets-termine di fibra
- Progettato per perdita con poche perdite e standard MP e le applicazioni di millimetro
- Cavo rotondo reso resistente, cavo ovale ed opzioni nude del nastro disponibili
- Il colore ha codificato gli alloggi disponibili per differenziare il tipo della fibra, il tipo polacco e/o il grado del connettore
- Buon nella ripetibilità e nella possibilità di scambio
Applicazione
- Rete della comunicazione dei dati
- Rete di Access di sistema ottico
- Canale della fibra della rete di deposito
- Architetture ad alta densità
Specificazione
Prestazione-MTP del connettore
| Tipo del connettore |
12-Fiber o 24Fiber MPO/MTP (non appuntato) |
| Polacco |
PC (MILLIMETRO); APC (MP) |
| Abitazione del colore |
Millimetro (beige), millimetro di elite (acqua), MP (verde), elite di MP (gialla) |
| Perdita di inserzione, tipica (MTP/MPO) |
dB del ≤ 0,10 |
| Perdita di inserzione, massimo (MTP/MPO) |
dB del ≤ 0,3 |
| Attenuazione di riflessione (MTP/MPO MP) |
PC >55dB; APC> 60dB |
| Perdita di inserzione, tipica (LC/SC) |
dB del ≤ 0,10 |
| Perdita di inserzione, massimo (LC/SC) |
dB del ≤ 0,3 |
| Attenuazione di riflessione (LC/SC MP) |
PC >55dB; APC> 65dB |
| Durevolezza (500 accoppiamenti) |
< 0=""> |
Prestazione del cavo a fibre ottiche
| Tipo della fibra |
OS2, OM1, OM2, OM3, OM4 |
| Numero di fibre |
i 12,24,48,72,96,144 centri |
| DB di attenuazione della fibra (OS2) |
≤0.38 ≤0.34Type massimo (1310nm) ≤0.25 ≤0.19Type massimo (1550nm) |
| DB di attenuazione della fibra (OM1) |
≤3.5 ≤2.7Type massimo (850nm) ≤1.5Max ≤1.2Type (1300nm) |
| DB di attenuazione della fibra (OM2) |
≤3.5 ≤2.7Type massimo (850nm) ≤1.5Max ≤0.9Type (1300nm) |
| DB di attenuazione della fibra (OM3) |
≤3.5 ≤2.7Type massimo (850nm) ≤1.5Max ≤0.9Type (1300nm) |
| DB di attenuazione della fibra (OM4) |
≤3.5 ≤2.7Type massimo (850nm) ≤1.5Max ≤0.9Type (1300nm) |
|
Min.Bandwidth: Lancio riempito troppo [Megahertz-chilometri]
|
OM1≥200 (850nm) ≥500 (1300nm) OM2≥500 (850nm) ≥500 (1300nm) OM3≥1500 (850nm) ≥500 (1300nm) OM4≥3500 (850nm) ≥500 (1300nm) |
| Min.Bandwidth: Efficace larghezza di banda modale del laser [Megahertz-chilometri] |
OM3 ≥2000 (850nm) OM4 ≥4700 (850nm)
|
| Diametro esterno |
12fiber: 3,0 o 5.5mm; 24fiber: 3,0 o 5.5mm |
| Colore esterno del rivestimento |
OS2 (giallo), OM2 (arancia), OM3 (acqua), OM4 (porpora o acqua) |
| Materiale esterno del rivestimento |
LSZH, OFNP, OFNR |
| Resistenza alla trazione |
>500N |
| Temperatura di funzionamento |
-40 ~ +85°C |

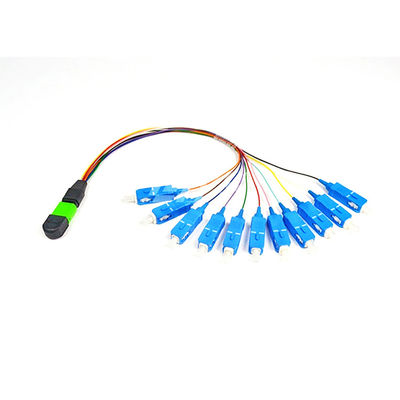

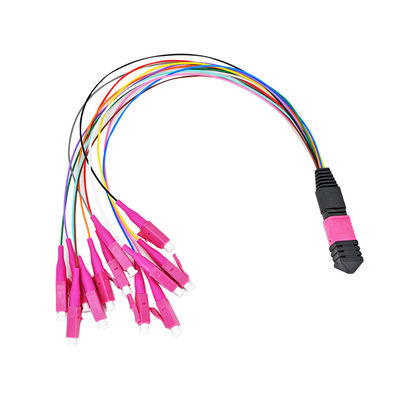

Immagini dettagliate
FAQ
Q: Sono questi in azione?
: No, c'è un termine d'esecuzione sviluppare tutti gli assemblaggi cavi di MTP.
Q: Che cosa è la differenza fra MTP e MPO?
: MTP è la marca commerciale MPO di USConec che usiamo. I termini sono intercambiabili.
Q: Come conosco che genere ho bisogno?
: Il genere si riferisce ai perni di guida del metallo che escono dal endface del MTP. La maggior parte dei ricetrasmettitori (moduli di QSFP) vi hanno i perni maschii, in modo da avranno bisogno dei cavi femminili di collegarli.
Q: Dove sia questi ha fabbricato?
: A nostra Melbourne, Florida, fabbrica di U.S.A.
Q: Se sto collegandomi direttamente dal ricetrasmettitore al ricetrasmettitore, che cavo di polarità ho bisogno?
: Probabilmente avrete bisogno di una femmina di metodo B a cavo femminile. Controlli prego con la vostra documentazione per confermare.
