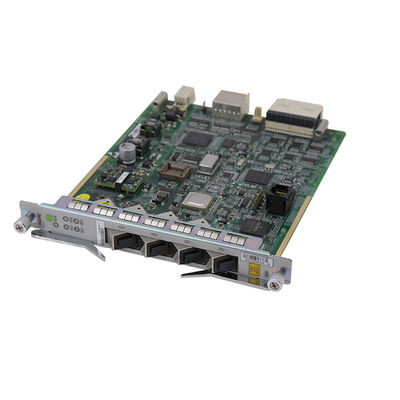

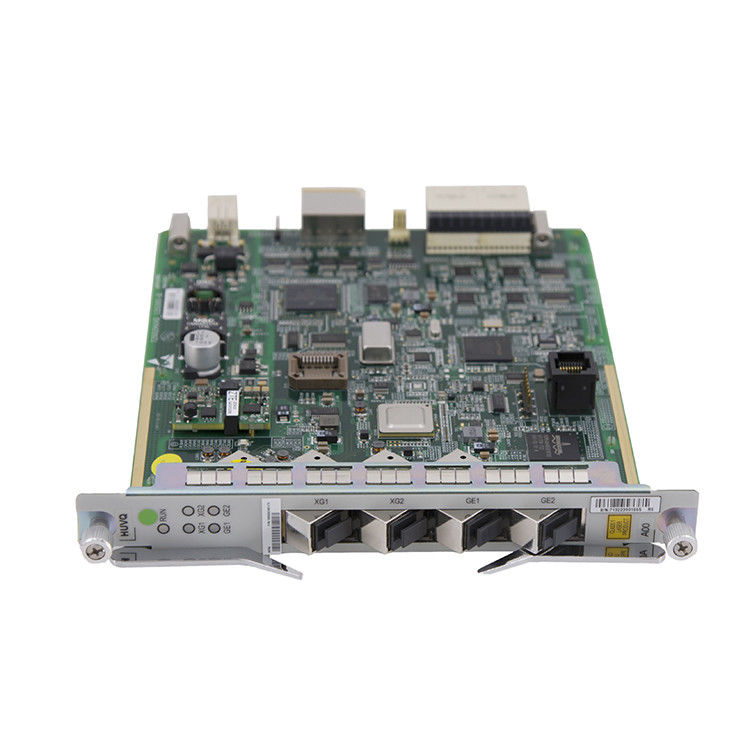

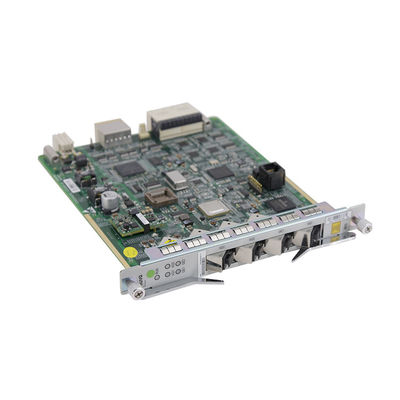

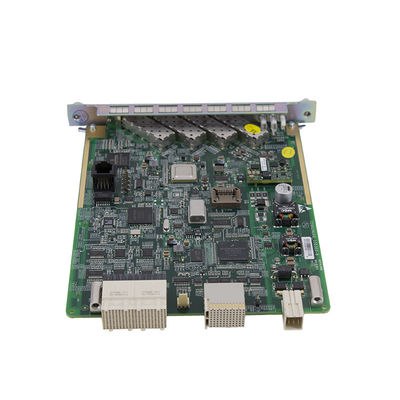

Bordo ottico C300 OLT di tratta in salita di Ethernet dell'interfaccia del porto di GE del porto 10GE 2 dei porti 2 della carta 4 di tratta in salita di ZTE HUVQ.

Descrizione

Lo ZXA10 C300 sostiene le seguenti carte di tratta in salita di Ethernet 10GE/GE
HUTQ: 2 porto 10GE e carta ottica di tratta in salita di Ethernet dell'interfaccia di GE di 2 porti
HUVQ: 2 il porto 10GE e carta ottica di tratta in salita di Ethernet dell'interfaccia di GE di 2 porti, sostiene SynE e la funzione 1588 di IEEE TC.

Caratteristiche

Grande capacità, rendimento elevato ad alta densità e e planarità
Incontra i requisiti di evoluzione della rete e di spiegamento «di grande capacità e pochi uffici» e soddisfa le richieste della rete piana, schede di interfaccia ad alta densità e fornisce le soluzioni speciali per il grande rapporto di scissione e gli scenari interurbani dell'applicazione.
accesso di Sette-modo a assicurare evoluzione continua della rete
GPON/EPON, 10G PON (XG-PON1/10G-EPON/XGS-PON) e NG-PON2 (TWDM-PON) tre generazioni di tecnologie di accesso di PON sono integrati sulla stessa piattaforma mentre sostengono il P2P. Spiegamento su richiesta ed accesso flessibile assicurare evoluzione continua della rete.
Adatti a convergenza della rete ed al trasporto a servizio completo
Si adatta a TDM e portatori mobili di regresso, VLAN completo/multicast/le capacità servizio di QoS e la prestazione eccellente di servizio, che soddisfa le richieste della costruzione della rete nell'ambito dei precedenti dell'avanzamento ottico, ritiro di rame,

Parametro

Indicatore	Stato	Descrizione
FUNZIONI	Il LED è disinserito.	La carta è spenta.
	Il LED verde è SOPRA.	La carta autocontrollata completa ma non riesce a ricevere i dati dalla commutazione e la scheda di controllo o il nanometro.
	Il LED verde infiamma irregolarmente.	La carta sta scaricando i dati dalla commutazione e la scheda di controllo o il server di gestione della rete.
	Il LED verde infiamma lentamente (0,5 hertz).	La carta funziona correttamente.
	Il LED rosso è SOPRA.	Guasto di hardware della carta
	Il LED rosso infiamma lentamente (0,5 hertz).	La carta è inserita la scanalatura sbagliata.
	Il LED giallo infiamma lentamente (0,5 hertz).	La versione di software della carta non abbina quella della commutazione e della scheda di controllo. l'Automatico-aggiornamento non è configurato sulla carta.
XG1/XG2/G- E1/GE2	Il LED verde è disinserito.	Il modulo ottico non è collegato o guasto di collegamento ottico.
	Il LED verde è SOPRA.	L'interfaccia ottica è collegata (COLLEGAMENTO).
	Il LED verde infiamma.	L'interfaccia ottica è inviante e ricevente i dati (ATTIVI).

Immagini dettagliate

FAQ

1, Q: Che cosa è differenza di HUTQ e di HUVQ?

: Sia HUTQ che HUVQ sono il porto 10GE di ZTE 2 e carta ottica di tratta in salita di Ethernet dell'interfaccia di GE di 2 porti ma soltanto HUVQ può sostenere SynE e la funzione 1588 di IEEE TC.



2, Q: Che cosa sono le relazioni di tracciato fra la carta di tratta in salita e la commutazione e scheda di controllo per ZXA10 C300/C350/C320?

:

Tipo di carta	Nome di carta	Commutazione e scheda di controllo					Scanalatura
		SCXN	SCTM	SCXM	SCXL	SMXA
Carta di tratta in salita di Ethernet	XUTQ	Χ	√	Χ	√	Χ	Fessura per carta di collegamento di tratta in salita di ZXA10 C300/C350
	XUVQ	Χ	√	Χ	√	Χ	Fessura per carta di collegamento di tratta in salita di ZXA10 C300/C350
	GUFQ	√	√	√	√	Χ	Fessura per carta di collegamento di tratta in salita di ZXA10 C300/C350
	GUSQ	√	√	√	√	Χ	Fessura per carta di collegamento di tratta in salita di ZXA10 C300/C350
	HUTQ	√	√	√	√	Χ	Fessura per carta di collegamento di tratta in salita di ZXA10 C300/C350
	HUVQ	√	√	√	√	Χ	Fessura per carta di collegamento di tratta in salita di ZXA10 C300/C350
	UCDC/1	Χ	Χ	Χ	Χ	√	Carta della figlia di ZXA10 C320 SMXA
	UCDC/3	Χ	Χ	Χ	Χ	√	Carta della figlia di ZXA10 C320 SMXA
	UCDC/5	Χ	Χ	Χ	Χ	√	Carta della figlia di ZXA10 C320 SMXA





3, Q: Che cosa sono le interfacce di tratta in salita di ZXA10 C300 hanno incluso?

:

Tipo di interfaccia	Carta di interfaccia	Quantità dell'interfaccia
Interfaccia ottica di GE	GUFQ	4
	GUSQ	4
	HUVQ	2
	HUTQ	2
Interfaccia ottica 10GE	XUTQ	4
	XUVQ	4
	HUVQ	2
	HUTQ	2





4, Q: HUVQ sostiene l'accesso e la procedura in sequenza di utente di Ethernet?

: NO, non fa. Sostiene SynE e la funzione 1588 di IEEE TC.
