Dettagli:
|
| Nome di prodotto: | separatore del plc | Tipo: | Separatore 1x12 dello SpA |
|---|---|---|---|
| Applicazione: | Soluzione di FTTH FTTX | Tipo della fibra: | G657A1 |
| Tipo del connettore: | SC/UPC | Lunghezza d'onda: | 1260-1650nm |
| Lunghezza della fibra: | 1M, 1.5M o su misura | Oggetto: | Spliter di GPON |
| Perdita di inserzione: | ≤12.8dB | modello: | SM/MM |
| Rapporto del separatore: | 1 * 12 | Parole chiavi: | Separatore dello SpA della cassetta |
| Evidenziare: | separatore del cavo ottico 1650nm,separatore del cavo ottico 1x12,separatore ottico del cavo 1650nm |
||
Il separatore del Planar Lightwave Circuit (SpA) di UT-re è un tipo di dispositivo ottico della gestione di potere che è fabbricato facendo uso della tecnologia ottica della guida d'onda della silice. Caratterizza l'affidabilità di piccola dimensione e alta, l'ampia lunghezza d'onda di funzionamento e la buona uniformità di Manica--Manica ed è ampiamente usato nelle reti di PON realizzare la scissione di potere del segnale ottico. Oxin fornisce l'intera serie di prodotti del separatore 1xN e del separatore 2xN che sono adattati per le applicazioni specifiche.

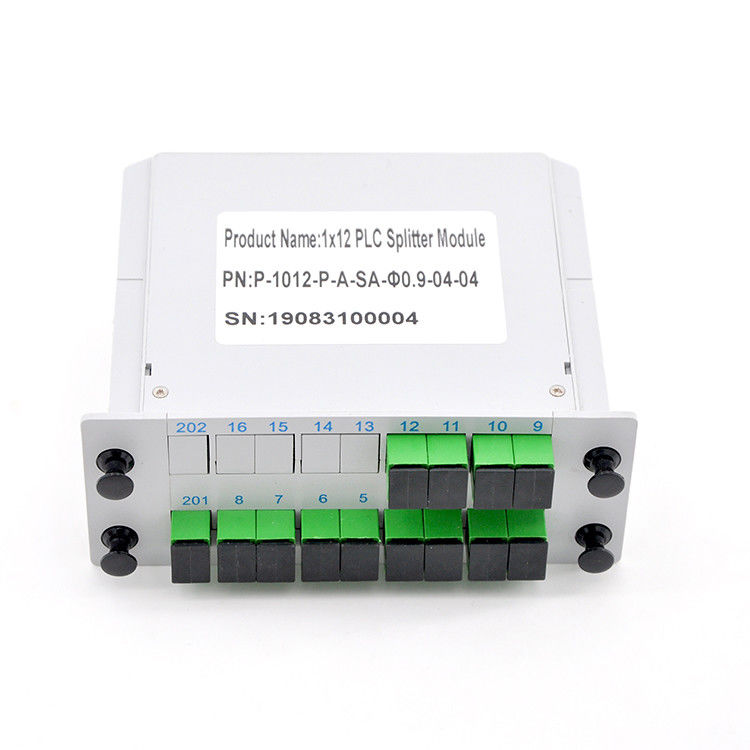

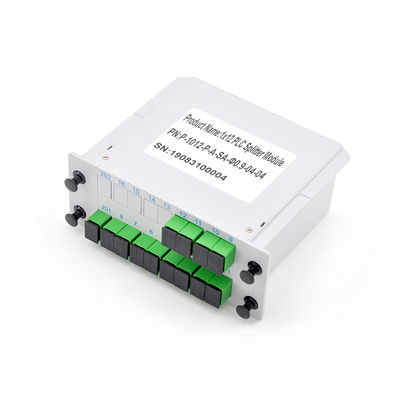

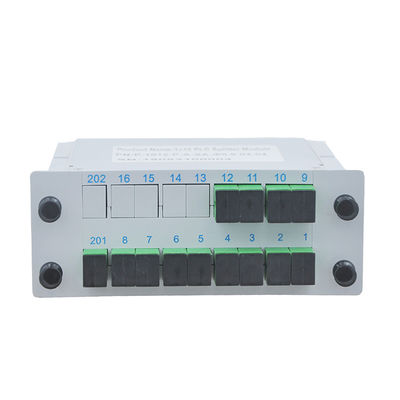

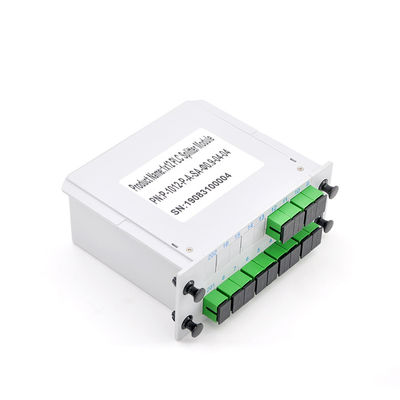

Il tipo separatore di inserzione di cura della cassetta dello SpA è più comunemente usato nelle reti di PON. Assicurano la protezione completa per le componenti ed il cavo ottici interni e sono progettati per le installazioni convenienti ed affidabili
Specificazione
|
Oggetto |
1x2 |
1x3 |
1x4 |
1x6 |
1x8 |
1x12 |
||||||||||
|
Lunghezza d'onda di funzionamento (nanometro) |
1260-1650 |
|||||||||||||||
|
Tipo della fibra |
G657A1 o come ordine dei clienti |
|||||||||||||||
|
Connettore |
SC/FC/LC |
|||||||||||||||
|
Sezione del puntale |
UPC/APC |
|||||||||||||||
|
Perdita di inserzione (dB) |
≤4.1 |
≤6.4 |
≤7.4 |
≤9.3 |
≤10.5 |
≤12.8 |
||||||||||
|
Uniformità di perdita (dB) |
≤0.4 |
≤0.4 |
≤0.6 |
≤1.6 |
≤0.8 |
≤1.2 |
||||||||||
|
Attenuazione di riflessione (dB) |
≥55 |
≥55 |
≥55 |
≥55 |
≥55 |
≥55 |
||||||||||
|
Perdita dipendente di polarizzazione (dB) |
≤0.2 |
≤0.2 |
≤0.2 |
≤0.2 |
≤0.2 |
≤0.25 |
||||||||||
|
Direzionalità (dB) |
≥55 |
≥55 |
≥55 |
≥55 |
≥55 |
≥55 |
||||||||||
|
Perdita di correlazione di temperatura -40~85℃ (dB) |
≤0.5 |
≤0.5 |
≤0.5 |
≤1.5 |
≤0.5 |
≤0.5 |
||||||||||
|
Dimensione (millimetro) (LxWxH) |
40×4×4 |
60×7×4 |
||||||||||||||
|
Temperatura di lavoro (℃) |
-40~85 |
|||||||||||||||
|
Temperatura di stoccaggio (℃) |
-40~85 |
|||||||||||||||
|
Oggetto |
1x16 |
1x24 |
1x32 |
1x48 |
1x64 |
1x128 |
||||||||||
|
Lunghezza d'onda di funzionamento (nanometro) |
1260-1650 |
|||||||||||||||
|
Connettore |
SC/FC/LC |
|||||||||||||||
|
Sezione del puntale |
UPC/APC |
|||||||||||||||
|
Tipo della fibra |
G657A1 o come ordine dei clienti |
|||||||||||||||
|
Perdita di inserzione (dB) |
≤13.8 |
≤15.8 |
≤16.8 |
≤18.7 |
≤20.5 |
≤24.1 |
||||||||||
|
Uniformità di perdita (dB) |
≤1.2 |
≤1.5 |
≤1.5 |
≤2.0 |
≤2.0 |
≤2.5 |
||||||||||
|
Attenuazione di riflessione (dB) |
≥55 |
≥55 |
≥55 |
≥55 |
≥55 |
≥55 |
||||||||||
|
Perdita dipendente di polarizzazione (dB) |
≤0.25 |
≤0.3 |
≤0.3 |
≤0.4 |
≤0.4 |
≤0.4 |
||||||||||
|
Direzionalità (dB) |
≥55 |
≥55 |
≥55 |
≥55 |
≥55 |
≥55 |
||||||||||
|
Perdita di correlazione di temperatura -40~85℃ (dB) |
≤0.5 |
≤0.5 |
≤0.5 |
≤1.5 |
≤0.5 |
≤0.5 |
||||||||||
|
Dimensione (millimetro) (LxWxH) |
60×7×4 |
60×12×6 |
N/A |
|||||||||||||
|
Temperatura di lavoro (℃) |
-40~85 |
|||||||||||||||
|
Temperatura di stoccaggio (℃) |
-40~85 |
|||||||||||||||
|
Oggetto |
2x2 |
2x4 |
2x8 |
2x16 |
2x32 |
2x64 |
2x128 |
|||||||||
|
Lunghezza d'onda di funzionamento (nanometro) |
1260-1650 |
|||||||||||||||
|
Tipo della fibra |
G657A1 o come ordine dei clienti |
|||||||||||||||
|
Connettore |
SC/FC/LC |
|||||||||||||||
|
Sezione del puntale |
UPC/APC |
|||||||||||||||
|
Perdita di inserzione (dB) |
≤4.5 |
≤7.9 |
≤10.8 |
≤14.1 |
≤17.3 |
≤21.1 |
≤24.8 |
|||||||||
|
Uniformità di perdita (dB) |
≤0.9 |
≤1.1 |
≤1.2 |
≤1.5 |
≤1.8 |
≤2.2 |
≤2.5 |
|||||||||
|
Attenuazione di riflessione (dB) |
≥55 |
≥55 |
≥55 |
≥55 |
≥55 |
≥55 |
≥55 |
|||||||||
|
Perdita dipendente di polarizzazione (dB) |
≤0.2 |
≤0.2 |
≤0.3 |
≤0.3 |
≤0.4 |
≤0.4 |
≤0.4 |
|||||||||
|
Direzionalità (dB) |
≥55 |
≥55 |
≥55 |
≥55 |
≥55 |
≥55 |
≥55 |
|||||||||
|
Perdita di correlazione di temperatura -40~85℃ (dB) |
≤0.5 |
≤0.5 |
≤0.5 |
≤1.5 |
≤0.5 |
≤0.5 |
≤0.5 |
|||||||||
|
Dimensione (millimetro) (LxWxH) |
50×4×4 |
60×7×4 |
N/A |
|||||||||||||
|
Temperatura di lavoro (℃) |
-40~85 |
|||||||||||||||
|
Temperatura di stoccaggio (℃) |
-40~85 |
|||||||||||||||
